Una antena Bluetooth es una antena de 2.4 GHz sintonizada en la banda ISM de 2400–2483.5 MHz que Bluetooth y Bluetooth Low Energy (BLE) comparten con Wi-Fi 2.4 GHz, Zigbee y muchas radios IoT. Elegir una se reduce a cuatro decisiones verificables: el tipo de antena (y su patrón de radiación), la ganancia realista de dBi para tu objetivo de alcance, el conector que se acopla a tu radio o módulo, y la coincidencia de impedancia/VSWR de toda la ruta RF. Esta guía explica cada uno para que profesionales de TI, integradores y consultores de redes puedan asociar una antena con el despliegue en lugar de adivinar.

Lo que tiene que hacer una antena Bluetooth

Bluetooth opera en la banda ISM de 2.4 GHz, 2400–2483.5 MHz, usando 40 canales BLE (o 79 canales para el Bluetooth clásico) con salto de frecuencia. Debido a que comparte la banda con Wi-Fi, una antena Bluetooth bien ajustada y una ruta RF limpia importan tanto para la confiabilidad como para el rango bruto. La función de la antena es irradiar y recibir eficientemente a través de esa banda de ~83.5 MHz de ancho mientras presenta una carga de 50 ohmios a la radio. Como Bluetooth y Wi-Fi de 2.4 GHz ocupan el mismo espectro, casi cualquier antena calificada para la banda completa ISM de 2.4 GHz funcionará para Bluetooth — los factores decisivos son el patrón, la ganancia y el conector, no un diseño "específico de Bluetooth".

Antenas integradas vs externas

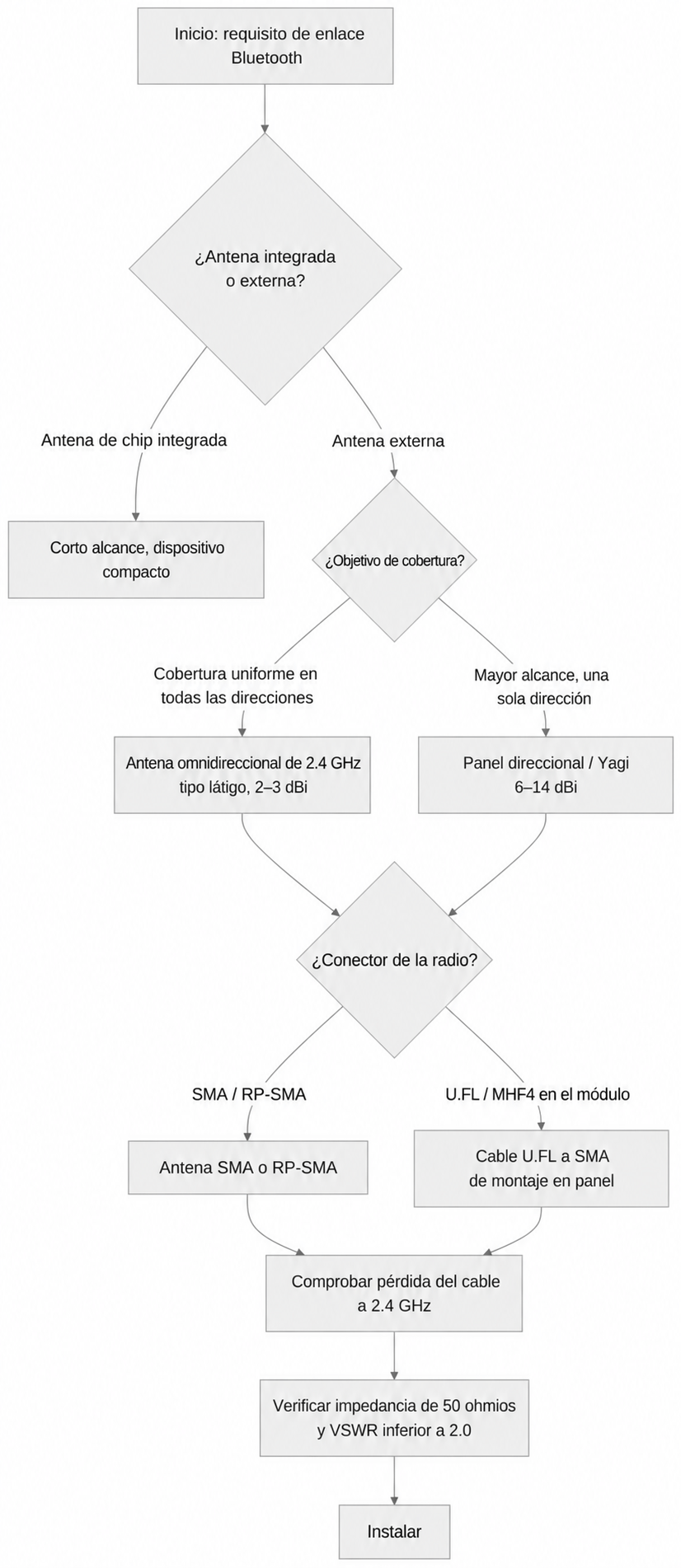

Muchos módulos Bluetooth vienen con una pista de PCB o antena de chip. Estos están bien para enlaces de corto alcance dentro de la carcasa, pero ofrecen poco control sobre el patrón o la ganancia. Cuando necesitas cobertura predecible, mayor alcance o la radio está dentro de una caja metálica, muévete a una antena externa mediante un pigtail U.FL o MHF4 a un conector de mamparo. El diagrama a continuación resume la ruta de selección.

Tipos de antenas Bluetooth y ganancia realista de dBi

La ganancia es un intercambio, no una mejora gratuita: una antena con dBi más alto no agrega energía, cambia el patrón — comprimiendo la cobertura en un haz más estrecho o en una dona más plana. Elige el patrón que coincida con donde realmente están tus dispositivos. Las figuras a continuación son rangos típicos para productos de 2.4 GHz; siempre confirma la ganancia, patrón y bordes exactos de banda en la hoja técnica de la antena específica que compres.

Para la mayoría de los gateways Bluetooth y balizas BLE, un látigo omnidireccional de 2–3 dBi ofrece la cobertura más utilizable. Busca un panel direccional o Yagi solo cuando necesites aumentar la distancia en una dirección — y recuerda que un haz estrecho significa que debes apuntar. Nuestra guía de antena de 2.4 GHz profundiza en cómo se comportan los patrones omni, panel y Yagi en la banda compartida de 2.4 GHz, lo cual aplica directamente al Bluetooth.

Conectores: emparejar la antena Bluetooth con tu radio

El conector es donde la mayoría de las compras de antenas Bluetooth fallan. Compara el género y la polaridad con lo que está físicamente en la radio o módulo — una diferencia simplemente no se acomoda, y las variantes de polaridad inversa se ven similares pero no son intercambiables. Todos estos son conectores RF de 50 ohmios.

Si tu módulo tiene una huella U.FL o MHF4 y quieres una antena externa, la opción más limpia es un corte corto desde el conector de la tarjeta hasta un mamparo SMA montado en panel, y luego una antena SMA estándar fuera de la carcasa. Para conocer todo el panorama de conectores RF y cómo se relacionan con frecuencia y tamaño coaxial, consulta nuestra guía de tipos de conectores de antena, y para el lado microcoaxial específicamente, nuestra guía de conectores U.FL cubre ciclos de acoplamiento y coaxial de 1.13 mm.

Impedancia, VSWR y pérdida de cable

Las radios Bluetooth son sistemas de 50 ohmios, así que la antena, cualquier coleta, conectores y cable deben ser todos de 50 ohmios. Una mala coincidencia aparece como VSWR elevado, que refleja la potencia de regreso hacia la radio en lugar de irradiarla. Apunta a un VSWR de 2.0:1 o mejor en 2400–2483.5 MHz — eso corresponde aproximadamente al 90% de la potencia directa entregada. Si no estás seguro de qué significa VSWR para un enlace real, nuestro explicador de VSWR muestra cómo se mapea para regresar la pérdida y la potencia reflejada, y cómo reducir una lectura alta.

La pérdida de cable es la otra línea económica. A 2.4 GHz, microcoaxiales delgados como el RG-174 o el cable U.FL de 1.13 mm pierden señal rápidamente, así que mantén esos tramos cortos; para cualquier distancia significativa al aire libre, pasa a coaxial de baja pérdida. No trates una cifra publicada de pérdida por pie como exacta entre proveedores — verifica la atenuación a 2.4 GHz en la hoja técnica específica del cable, ya que la pérdida aumenta con la frecuencia.

Cómo elegir una antena Bluetooth: una lista rápida de verificación

• Banda: Confirma que cubre toda la banda ISM de 2400–2483.5 MHz.
• Patrón: Omni para cobertura completa; direccional solo cuando puedes apuntar.
• Ganancia: 2–3 dBi omni para la mayoría de los gateways; más alta solo para extender un rudo.
• Conector: Coincidir género y polaridad con la radio (SMA, RP-SMA, U.FL, MHF4).
• Impedancia/VSWR: 50 ohmios en todo el espacio; VSWR objetivo ≤ 2.0:1 en banda de entrada.
• Cable: Mantén el microcoaxial corto; usa coaxial de baja pérdida para trayectos largos.

¿Listo para especificar uno? Explora nuestras antenas Bluetooth de 2.4 GHz para opciones omnidireccionales y direccionales, y combínalas con una coleta o jumper personalizado de nuestra gama de cables y adaptadores de antena. ¿Necesitas una longitud no estándar, combinación de conectores o género de conector? Solicita una cotización personalizada o contacta a nuestro equipo de soporte técnico — fabricamos conjuntos de cables según especificaciones y enviamos el mismo día en pedidos realizados antes de las 4pm MST.
