Bandpass Filters - Filtros de Paso de Banda

Los filtros de paso de banda desempeñan un papel crítico en los sistemas modernos de radiofrecuencia (RF) e inalámbricos, especialmente en entornos donde múltiples señales comparten el mismo espectro. Su correcta selección y aplicación permite mejorar la calidad de la señal, reducir interferencias y cumplir con normativas regulatorias. A continuación se presenta una explicación detallada de qué son los filtros de paso de banda, cómo funcionan y en qué aplicaciones se utilizan.

Un filtro de paso de banda es un dispositivo para el procesamiento de señales inalámbricas que está diseñado para permitir el paso de un rango específico de frecuencias mientras atenúa o bloquea las frecuencias fuera de ese rango. Filtra eficazmente las frecuencias no deseadas y solo permite que se transmitan o reciban señales dentro de una banda de frecuencia específica.

¿Por qué son tan importantes?

En la práctica, los filtros de paso de banda ayudan a proteger los receptores sensibles frente a señales fuertes fuera de banda, evitan la saturación de amplificadores y mejoran la relación señal-ruido (SNR). En aplicaciones IoT, celulares y satelitales, un filtro adecuado puede marcar la diferencia entre una comunicación confiable y una conexión inestable.

Si necesita filtros de paso de banda para una frecuencia distinta a las que ofrecemos en esta página, háganoslo saber y los agregaremos a nuestras ofertas de productos.

Los filtros de paso de banda son herramientas esenciales en aplicaciones inalámbricas porque el filtrado selectivo de rangos de frecuencia específicos es necesario o al menos, muy ventajoso.

Un filtro de paso de banda típico tiene dos parámetros principales:

1. Frecuencia central (f0): Es el punto medio o la frecuencia central dentro de la banda de paso deseada. Define la frecuencia alrededor de la cual el filtro permite la máxima transmisión de señal.
2. Ancho de banda (BW): El ancho de banda es el rango de frecuencias que el filtro permite atravesar. Por lo general, se especifica como la diferencia entre las frecuencias de corte superior e inferior de -3 dB (f1 y f2), donde la potencia de la señal se reduce a la mitad (-3 dB) de su valor máximo. En otras palabras, el ancho de banda define qué tan ancha es la banda de paso.

Parámetros adicionales del filtro

Además de la frecuencia central y el ancho de banda, existen otros parámetros importantes a considerar en un filtro de paso de banda:

• Pérdida de inserción: cantidad de atenuación que introduce el filtro dentro de la banda de paso.
• Atenuación fuera de banda: nivel de rechazo de señales no deseadas.
• Pendiente de transición: rapidez con la que el filtro pasa de la banda de paso a la banda de rechazo.
• Estabilidad térmica: comportamiento del filtro ante cambios de temperatura.

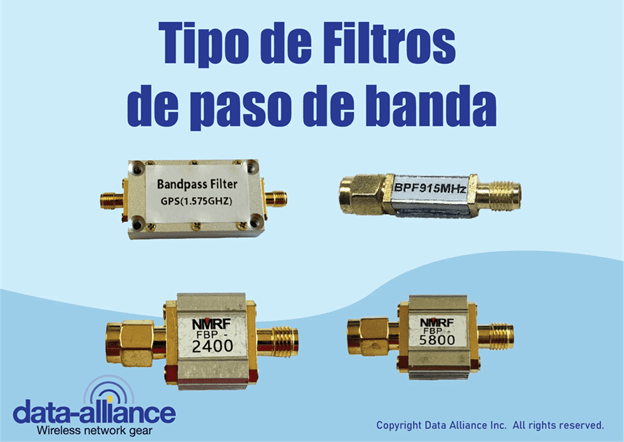

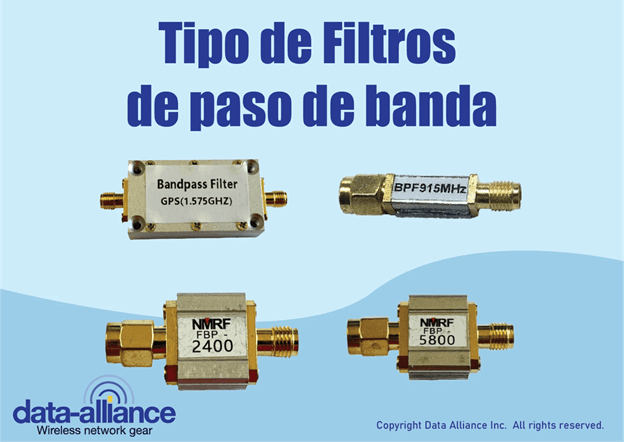

Los filtros de paso de banda se usan comúnmente en varias aplicaciones inalámbricas para seleccionar bandas de frecuencia específicas de interés mientras se atenúan las frecuencias no deseadas. La elección de las bandas de frecuencia para los filtros de paso de banda en aplicaciones inalámbricas depende del estándar o tecnología de comunicación inalámbrica particular que se utilice. Estas son algunas bandas de frecuencia comunes y sus aplicaciones inalámbricas asociadas:

1. Banda de 890 a 940 MHz (frecuencia central de 915 MHz): Aplicaciones: LoRa, LoRaWAN, GSM
2. Banda ISM de 2,4 GHz:
   • Aplicaciones: Wi-Fi (802.11b/g/n/ac), Bluetooth, Zigbee, hornos microondas, dispositivos industriales, científicos y médicos (ISM).
   • Frecuencia de filtro: Los filtros de paso de banda en el rango de 2,4 GHz se utilizan para aislar los canales Wi-Fi o Bluetooth o para filtrar las interferencias de otros dispositivos en la banda ISM.
3. Banda ISM de 5 GHz:
   • Aplicaciones: Wi-Fi (802.11a/n/ac/ax), sistemas de radar, algunas comunicaciones por satélite.
   • Frecuencia de filtro: Los filtros de paso de banda en el rango de 5 GHz se utilizan para seleccionar canales Wi-Fi específicos o filtrar interferencias.
4. Bandas celulares:
   • Aplicaciones: redes móviles 2G (GSM), 3G (UMTS), 4G (LTE) y 5G.
   • Frecuencia de filtro: Los filtros de paso de banda se utilizan en estaciones base celulares y dispositivos móviles para aislar bandas de frecuencia específicas asignadas a la comunicación celular, como 700 MHz, 850 MHz, 1.8 GHz, 2.1 GHz, 2.6 GHz y otras.
5. Bandas GPS y GNSS:
   • Aplicaciones: Sistema de Posicionamiento Global (GPS), Sistema Global de Navegación por Satélite (GNSS), como Galileo, GLONASS y Beidou.
   • Frecuencia de filtro: Los filtros de paso de banda se utilizan para seleccionar las bandas de frecuencia GPS o GNSS (alrededor de 1,2 GHz y 1,5 GHz) y rechazar otras señales para mejorar la precisión de la navegación.
6. Bandas de comunicación por satélite:
   • Aplicaciones: Sistemas de comunicación por satélite, tanto de enlace ascendente como de enlace descendente.
   • Frecuencia de filtro: Los filtros de paso de banda se utilizan para aislar bandas de frecuencia específicas asignadas a la comunicación por satélite, como la banda C (3,7-4,2 GHz), la banda Ku (11,7-12,7 GHz) y la banda Ka (26,5-40 GHz).
7. Micrófonos inalámbricos y sistemas de audio:
   • Aplicaciones: Micrófonos inalámbricos, sistemas inalámbricos de transmisión de audio.
   • Frecuencia de filtro: Los filtros de paso de banda se utilizan para seleccionar bandas de frecuencia específicas asignadas para la transmisión de audio inalámbrica, como las bandas VHF (frecuencia muy alta) y UHF (frecuencia ultra alta).
8. Bandas de radiodifusión y televisión:
   • Aplicaciones: AM (Modulación de Amplitud) y FM (Modulación de Frecuencia), radiodifusión, transmisión de televisión.
   • Frecuencia de filtro: Los filtros de paso de banda se utilizan para aislar bandas de frecuencia específicas para la transmisión de radio AM (alrededor de 540-1600 kHz) y FM (alrededor de 88-108 MHz).

Estos son solo algunos ejemplos de las bandas de frecuencia en las que se utilizan filtros de paso de banda en aplicaciones inalámbricas. La elección de la banda de frecuencia y el diseño de filtro apropiados depende de los requisitos específicos del sistema inalámbrico y de los estándares que debe cumplir.

Las aplicaciones de los filtros de paso de banda para aplicaciones inalámbricas y de RF incluyen:

1. Receptores de radio: Los filtros de paso de banda ayudan a seleccionar bandas de radiofrecuencia específicas para sintonizar diferentes estaciones o canales.
2. Sistemas de comunicación: Los filtros de paso de banda se utilizan en moduladores y demoduladores para extraer la señal portadora de una forma de onda modulada.
3. Procesamiento de señales: Los filtros de paso de banda se pueden emplear en el análisis de señales para aislar componentes de frecuencia específicos de interés.
4. Dispositivos médicos: Se utilizan en instrumentos médicos como electrocardiogramas (ECG) y electroencefalogramas (EEG) para centrarse en componentes específicos de la frecuencia fisiológica.

Es importante tener en cuenta que el diseño de filtros de RF puede ser complejo y, a menudo, requiere herramientas de simulación y experiencia en ingeniería de RF. Dependiendo de sus necesidades específicas, puede optar por diseñar un filtro personalizado o comprar un filtro de paso de banda disponible comercialmente que cumpla con sus requisitos de frecuencia y ancho de banda a 915 MHz. Los filtros comerciales a menudo están disponibles con hojas de datos que proporcionan especificaciones detalladas, lo que los convierte en una opción conveniente para muchas aplicaciones.

Los filtros de paso de banda pueden venir en varios diseños, incluidos filtros activos (que usan componentes activos como amplificadores operacionales) y filtros pasivos (que usan componentes pasivos como condensadores e inductores). Pueden implementarse como circuitos analógicos o algoritmos digitales en el procesamiento de señales.

Para diseñar o seleccionar un filtro de paso de banda para 915 MHz, deberá tener en cuenta varios parámetros:

1. Frecuencia central (f0): La frecuencia central debe establecerse en 915 MHz, ya que esta es la frecuencia que desea pasar a través del filtro.
2. Ancho de banda (BW): El ancho de banda del filtro dependerá de su aplicación específica. Para aplicaciones ISM como LoRa, Sigfox u otros sistemas de banda estrecha, el ancho de banda puede ser relativamente estrecho, como unos pocos MHz o incluso menos. Para Wi-Fi u otras aplicaciones de banda ancha, el ancho de banda puede ser más amplio, hasta varios cientos de MHz.
3. Tipo de filtro: Hay varios diseños de filtros para elegir, como Butterworth, Chebyshev o filtros elípticos. La elección depende de los requisitos específicos de las características del filtro, como la ondulación de la banda de paso, la atenuación de la banda de parada y la inclinación de la caída.
4. Orden de filtro: El orden de filtro determina la intensidad con la que el filtro atenúa las frecuencias fuera de la banda de paso. Los filtros de orden superior proporcionan una mejor selectividad, pero pueden tener un diseño más complejo y requerir más componentes.
5. Coincidencia de impedancia: Asegúrese de que el filtro coincida con la impedancia de la entrada y salida de su sistema para minimizar la reflexión de la señal y maximizar la transferencia de la señal.
6. Selección de componentes: elija los componentes pasivos (inductores, condensadores y, a veces, resistencias) y los componentes activos (si utiliza un filtro activo) adecuados con valores que cumplan con sus especificaciones de diseño.
7. Topología: seleccione la topología de filtro adecuada en función de sus requisitos y de los componentes disponibles. Las topologías comunes para los filtros de RF incluyen LC (inductor-condensador), SAW (onda acústica de superficie) y filtro cerámico.

En el contexto de las aplicaciones inalámbricas de RF (radiofrecuencia), en inglés el término "bandpass filters" se usa más comúnmente que " band pass filters (filtros de paso de banda)".

Filtros comerciales vs. filtros personalizados

En muchos sistemas RF, el uso de filtros comerciales estándar es suficiente y reduce tiempos de desarrollo. Sin embargo, en aplicaciones críticas o altamente específicas, puede ser necesario recurrir a filtros diseñados a medida para cumplir requisitos estrictos de selectividad, tamaño o rendimiento ambiental.

Ubicación del filtro dentro del sistema RF

Los filtros de paso de banda pueden colocarse en distintas partes de un sistema RF, como:

• Entre la antena y el receptor (front-end RF)
• Antes o después de un amplificador de bajo ruido (LNA)
• En la etapa de transmisión para limitar emisiones fuera de banda

La ubicación correcta del filtro influye directamente en el rendimiento global del sistema.

Conclusión
