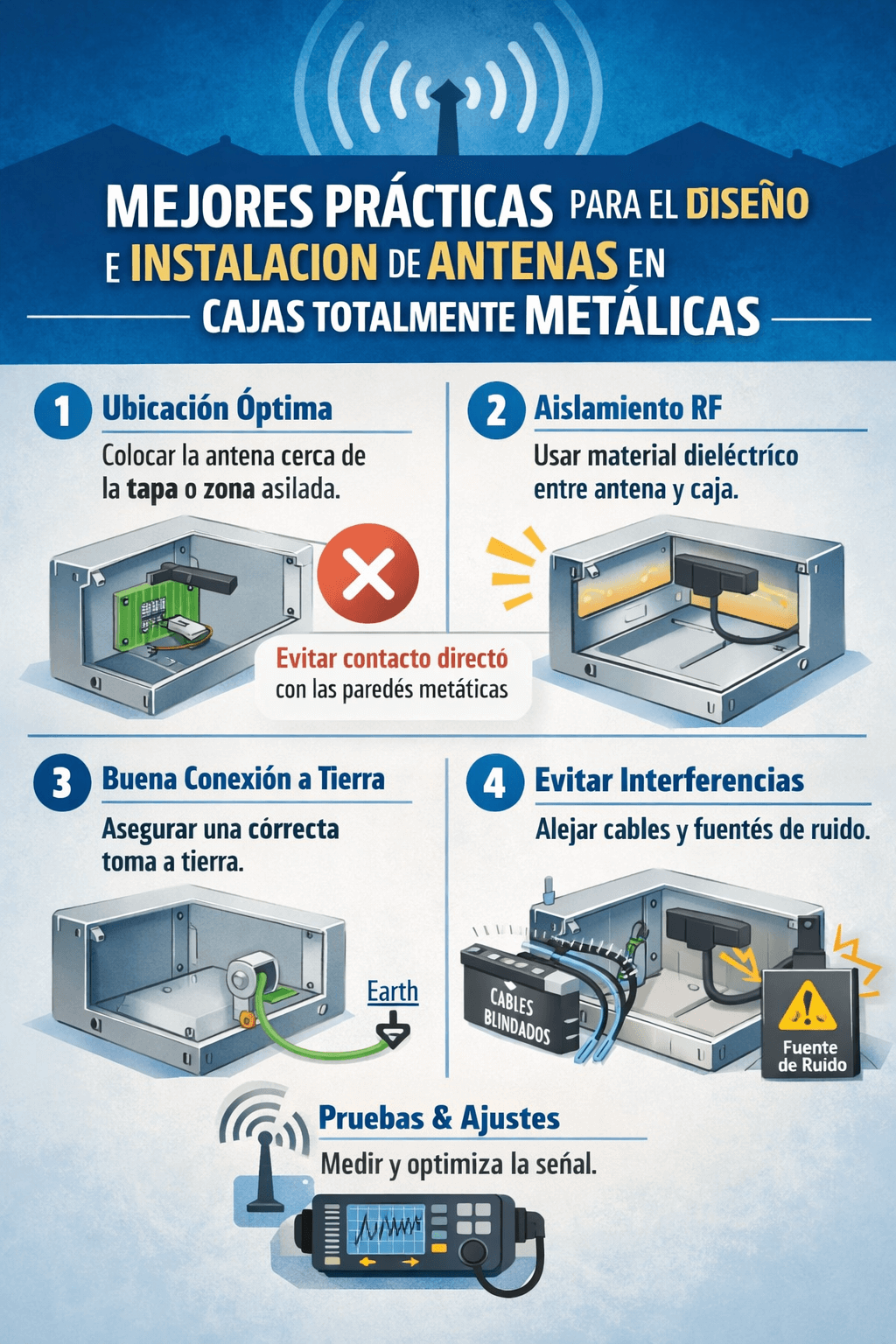

Mejores prácticas para el diseño e instalación de antenas en cajas totalmente metálicas

Introducción

Diseñar sistemas RF fiables dentro de cajas metálicas presenta desafíos únicos que a menudo se subestiman. Aunque las carcasas metálicas proporcionan resistencia mecánica, protección ambiental y blindaje EMI, también alteran fundamentalmente el comportamiento de la antena al actuar simultáneamente como plano de tierra, reflector, escudo y cavidad resonante. Pequeños detalles de implementación —como la ubicación del montaje, los recubrimientos superficiales, el enrutamiento de cables o la dependencia de la línea de alimentación coaxial— pueden afectar drásticamente a la sintonización de la antena, los patrones de radiación y el rendimiento en el mundo real.

Muchos problemas observados en sistemas cerrados con metal no se deben a especificaciones deficientes de la antena, sino a interacciones no intencionadas entre la antena, la carcasa (caja) y el cable de alimentación. Los diseños que funcionan bien en entornos abiertos o en instalaciones de vehículos pueden fallar previsiblemente cuando se colocan dentro de una caja metálica completamente sellada que actúa como una jaula de Faraday. En estos casos, las antenas que dependen involuntariamente del escudo coaxial como parte de la estructura radiadora son especialmente vulnerables.

Esta guía describe principios prácticos de diseño, técnicas de diagnóstico y estrategias de selección de antenas para aplicaciones encubiertas de metal, con especial atención a lograr un rendimiento RF consistente y repetible. Explica por qué ciertos tipos de antenas tienen dificultades en entornos totalmente metálicos, cómo identificar diseños problemáticos usando mediciones VNA y cómo seleccionar e instalar antenas que permanezcan estables independientemente de los efectos del recinto. Estas recomendaciones son especialmente relevantes para equipos industriales, sistemas vehiculares, armarios y dispositivos IoT donde las cajas metálicas son inevitables y la fiabilidad de RF es crítica.

1. Tratar la caja como parte del sistema de antenas

Una caja metálica es efectivamente un plano de tierra, reflector, escudo y cavidad resonante a la vez. Pequeñas diferencias —como dónde se perfora el agujero pasante, si se quita la pintura bajo la base de la antena o cómo se pasan los cables— pueden cambiar sustancialmente el rendimiento. Prueba siempre la antena en su ubicación final de montaje en la caja, no en espacio libre ni en un modelo de plástico.

2. Asegurar un contacto metálico constante (cuando sea necesario)

Algunas antenas requieren un buen acoplamiento eléctrico a la superficie metálica para mantener la sintonización o la función del plano de tierra. Si el recinto se recubre o pinta con polvo, la capa aislante puede degradar el rendimiento. Asegúrate de que el contacto metálico desnudo entre la base de la antena y la caja, a menos que la antena esté diseñada explícitamente para no usar la carcasa como plano de tierra.

3. Evitar antenas dentro de la caja salvo que uses ventanas externas de RF

Las antenas internas solo funcionan dentro de cajas metálicas si se añade deliberadamente una ventana transparente a RF (policarbonato, fibra de vidrio, acrílico). Si no existe tal ventana, el rendimiento será previsiblemente pobre independientemente de la ganancia o del enrutamiento del cable. El metal bloquea casi toda la RF por encima de unos pocos MHz.

4. Verificar el rendimiento a través de orientaciones factibles de dispositivos

Si la antena se instala en la parte superior del gabinete pero toda la unidad puede montarse verticalmente, en un poste o girada, prueba el rendimiento en todas las orientaciones del mundo real. Las cajas metálicas suelen causar patrones asimétricos, por lo que entender el "lado fuerte" y el "lado débil" ayuda a evitar sorpresas en la instalación.

5. Considerar la firma de retorno-pérdida como herramienta diagnóstica

Si tu barrido VNA muestra resonancias desplazadas, nuevas caídas o nulos de pérdida de retorno ensanchados dependiendo de la colocación del cable o la proximidad de la carcasa, la antena interactúa con su entorno de formas que causarán un rendimiento inconsistente en el campo. Un buen diseño muestra curvas estables independientemente de la disposición del cable o la posición del bloqueo.

Recomendaciones para la aplicación en metal

Para cajas metálicas cerradas sin zonas transparentes a RF, querrás una solución de antena que no dependa de ninguna parte del cable que se irradie. Aquí tienes algunas recomendaciones para garantizar un rendimiento fiable:

• Elige antenas independientes del plano de tierra: Busca antenas diseñadas explícitamente para usarse en cajas metálicas o superficies no metálicas sin necesidad del cable como elemento radiante. Estas podían comercializarse como "antenas de puck de orificio pasante con plano de tierra integrado" o "independientes del plano de tierra". A menudo tienen elementos de contrapeso internos o están construidos como radiadores de media onda. Por ejemplo, un dipolo de media onda (o un 5/8 de onda con red y plano de tierra incorporados) será más autosuficiente. Muchas antenas modernas de perfil bajo y multibanda para vehículos incluyen planos de tierra internos, lo que probablemente las hace adecuadas para tu caso; solo verifica eso en las especificaciones o con el fabricante.
• Utiliza antenas con montajes externos, de orificio pasante y conectores de panel (bulkhead): En un escenario de caja metálica, idealmente todo el elemento de la antena debería estar fuera de la caja. Esto suele significar montar la antena en el exterior (por ejemplo, atornillar el disco en la pared o en la parte superior) y usar un conector de panel o un paso para entrar. Así, las partes radiantes quedan todas exteriores y no están protegidas por la caja. El cable dentro de la caja entonces realmente sirve solo como línea de alimentación. Si tu antena actual era un puck de orificio pasante, asegúrate de que esté instalado con un contacto metal-metal adecuado como se espera (para que la caja pueda actuar como referencia de tierra si es necesario). Si estaba completamente dentro, definitivamente es necesario moverlo fuera.
• Minimiza la longitud del cable dentro de la caja: Cuanto más corto pase el cable dentro de la caja metálica, menos posibilidades de que provoque resonancias o problemas (y menos pérdidas sufrirás). Si es posible, haz que el cable entre y se conecte inmediatamente a tu dispositivo de radio o a un conector. Cualquier cable sobrante debe mantenerse fuera o al menos no enrollarse dentro de la caja. Enrollar el exceso de cable dentro de un espacio metálico también puede crear un efecto inductor/estrangulador involuntariamente y (que en algunos casos puede bloquear señales). Así que lo mejor es cortar los cables a la longitud necesaria (siempre que el diseño de la antena lo permita) o hacer que el exceso salga hacia el exterior.
• Usa filtros de ferrita en el punto de alimentación: Como medida de precaución, puedes instalar un filtro de ferrita (filtro de modo común) en el coaxial justo donde sale de la antena. Esto obligará a la antena a funcionar por sí sola bloqueando cualquier corriente en el escut coaxial. Si el rendimiento de la antena no se ve afectado por el filtro, sabes que el diseño es adecuado para tu uso. Si el rendimiento sin el filtro dependiera del coaxial, el filtro eliminará esa muleta. En una antena bien elegida, añadir un filtro simplemente proporciona estabilidad y reduce cualquier captación de interferencias. En tu caso de bloqueador metálico, la propia caja metálica ya bloquea mucha radiación coaxial, pero un filtro asegura que, incluso cuando el cable pasa de exterior a interior, no fluya corriente no deseada sobre él.
• Candidatos a pruebas con VNA y mediciones de campo: Parece que ya estás haciendo lo correcto al probar antenas con VNA con el cable conectado hacia dentro en lugar de exterior. Continúa con este enfoque para cualquier antena candidata. Una buena antena para ti mostrará una diferencia mínima de rendimiento ya sea que su cable esté recto, enrollado, dentro de una caja, fuera, etc. Su VSWR debería mantenerse estable en diferentes configuraciones de cable (de nuevo, salvo pequeñas diferencias por pérdida de cable). Si encuentras una antena que se adapte a tus necesidades de frecuencia/ganancia y supera esta prueba, es una opción sólida. Además, prueba todo el sistema en el campo (por ejemplo, mide la intensidad de la señal o el rendimiento con el bloqueador cerrado frente a abierto) para asegurarte de que la antena realmente funciona cuando la caja está cerrada.
• Orientación para el proveedor y especificaciones transparentes: No dudes en preguntar directamente a los fabricantes de antenas si el cable forma parte radiante del diseño. Aunque las hojas de especificaciones no lo expliquen claramente, un ingeniero de aplicaciones del fabricante podría confirmar si, por ejemplo, "esta antena requiere un plano de tierra de 1'×1' para un rendimiento nominal" (implicando que deberías proporcionar uno o que se espera que el techo del coche sea necesario), o si "esta antena es un dipolo y no necesita el cable para hacer nada más que alimentarla." Algunos fabricantes de antenas también proporcionan diagramas de radiación o notas de instalación que revelan datos. Por ejemplo, si ves una nota como "Asegura un plano de tierra metálico de diámetro X bajo la antena", planea acomodar eso (o evita ese modelo en favor de uno que tenga tierra interna).

Por qué las antenas radiadoras coaxiales tienen dificultades en una caja completamente metálica

En instalaciones típicas de vehículos (por ejemplo, en el techo de un camión), algunos factores ayudan a las antenas a funcionar: la carrocería metálica del vehículo suele proporcionar un plano de masa, y normalmente hay algunas aberturas (ventanas o zonas no metálicas) que dejan entrar y salir la RF. Muchas antenas de vehículos de perfil bajo están diseñadas para montarse sobre una superficie metálica y, si están bien diseñadas, incluyen planos de tierra internos u otras medidas para minimizar la dependencia del coaxial. Incluso si un diseño utiliza accidentalmente parte del coaxial para la sintonización, el paso del cable en un vehículo normalmente no está completamente blindado: una parte del coaxial puede estar bajo el techo o el salpicadero (es decir, dentro de una cabina semiabierta), permitiendo que cualquier radiación coaxial se filtre al entorno.  Un terrario de acero inoxidable es una jaula completa de Faraday. Cualquier parte de la antena o cable que se siente dentro de esa carcasa metálica está efectivamente aislada del entorno de RF del mundo exterior. Esto significa: si una antena necesita que la línea de alimentación irradie o sintonice correctamente, y esa línea está mayormente dentro de una caja metálica, su capacidad para hacerlo queda anulada. El resultado es exactamente lo que viste con el VNA y las pruebas de rendimiento: una degradación significativa cuando el cable se pasó dentro de la caja, porque la antena perdió la "ayuda" que recibía del cable actuando como extensión de la antena.

Puntos clave

Montar antenas en cajas metálicas es totalmente posible, pero solo cuando la antena está diseñada para funcionar de forma independiente del cable de alimentación y se instala de manera que preserve las condiciones adecuadas de radiación. La causa más común del bajo rendimiento en estos sistemas es depender involuntariamente del protector coaxial como parte de la antena. En una caja completamente metálica, ese camino desaparece, haciendo que la antena se desafine o rinda muy por debajo de la situación.

Para garantizar un rendimiento fiable y repetible:

• Utiliza antenas independientes del plano de tierra o tipo dipolo que no dependen del coaxial para radiar.
• Monta la antena externamente usando pasadores adecuados de orificio o mamparo.
• Minimiza el uso de cables dentro de la caja y evita las bobinas o el exceso de longitud.
• Utiliza filtros de ferrita para eliminar corrientes de modo común no deseadas.
• Valida el rendimiento con VNA y mediciones de señales reales antes de escalar el despliegue.
• Consulta con los proveedores para confirmar si la antena es realmente independiente de la línea de alimentación en cuanto a sintonización y radiación.

En esencia, el objetivo es sencillo: mantener el cable coaxial como una línea de alimentación—no un elemento radiador—y usar una antena diseñada para hacer toda la radiación por sí misma.

Adoptar estas prácticas garantiza un rendimiento RF consistente, minimiza fallos en campo y produce un diseño robusto adecuado para entornos industriales, vehiculares y IoT donde las carcasas metálicas son inevitables.
