Cables BNC para vídeo

En los sistemas de vídeo profesionales, el conjunto de cable no es un accesorio: es una parte crítica del camino de la señal. Los enlaces HD-SDI y 3G-SDI dependen de una impedancia consistente de 75 ohmios, atenuación controlada y conectores BNC correctamente emparejados para preservar la integridad de la señal, minimizar las reflexiones y reducir la oscilación a lo largo de la distancia. Esta guía explica los fundamentos de los conjuntos de cables BNC compatibles con SMPTE 424M y cómo seleccionar el coaxial adecuado (RG59, RG179 y opciones relacionadas) para tu instalación. Data Alliance soporta aplicaciones de radiodifusión, vigilancia, industriales y OEM con conjuntos de cables BNC estándar y personalizados, orientación de ingeniería y recomendaciones orientadas al rendimiento basadas en la distancia, el entorno y los requisitos de ancho de banda.

Los cables BNC de Data Alliance fabricados con RG59 y RG179 cumplen con el estándar SMPTE 424M para sistemas de vídeo 3G-SDI y HD-SDI.

Cables de vídeo digital BNC compatibles con SMPTE: 75 Ohmios: RG59 y RG179

Los cables BNC de 75 Ohm son una versión de los conjuntos de cables coaxiales BNC que se utiliza ampliamente para aplicaciones audiovisuales. Consiste en una longitud de cable coaxial de impedancia de 75 Ohm que termina en ambos extremos mediante conectores Bayonet Neill Concelman (BNC) de 75 Ohm. La impedancia tanto del cable como de los conectores es distinta y rutinariamente incompatible con las versiones de 50 Ohmios.

La calidad del cable es fundamental para el rendimiento global de un sistema de vídeo compatible con SMPTE. Un cable disfuncional o averiado afectará a todos los canales y potencialmente impedirá que el equipo de audio funcione.

La Sociedad de Ingenieros de Cine y Televisión (SMPTE) es un grupo audiovisual y de medios que está formado por profesionales de los medios, ingenieros y tecnólogos que han producido más de 600 estándares industriales para la transferencia digital de vídeo sobre cable coaxial y fibra óptica. Este tipo de transferencia de señal de vídeo a través de múltiples enlaces cableados se conoce como Interfaz Digital Serial (SDI).

Las normas cubren aspectos de la transferencia de datos de vídeo digital que incluyen características de la capa física, formatos de imagen, codificación, carga útil y tiempos.

Estos estándares han contribuido a la adopción generalizada de vídeo sin comprimir que es de baja latencia, rentable y ventajoso en la vigilancia en tiempo real y en aplicaciones críticas para la misión. Aunque inicialmente se desarrolló en la industria de los medios de difusión, la SDI se utiliza frecuentemente en los sectores de defensa o de aplicación de la ley para sistemas de misión basados en vídeo.

La tercera generación de SDI se conoce como 3G-SDI y es una revisión del estándar SMPTE 424M, que especifica una resolución de vídeo de 1080 píxeles con 60 fotogramas por segundo y velocidades de transferencia de datos de hasta 3 Gigabit por segundo.

Características de SMPTE

Las imágenes en color se codifican en serie y se transfieren usando valores triestímulo RGB que se linean y luego se corrigen para aproximar las respuestas perceptivas de la visión humana.

También se utilizan valores de los componentes de LUMA (derivado del RGB) y CROMA (diferencia de color) en sistemas de vídeo SDI.

SDI utiliza nomenclatura de sistema que proporciona el formato de vídeo activo de una imagen con una resolución de 1920 por 1080 píxeles.

Capa física 3G-SDI

El 3G-SDI utiliza una interfaz coaxial para la distribución de señales de vídeo en entornos de difusión. La red 3G-SDI basada en coaxial utiliza Lógica Emisor-Acoplada (ECL), una tecnología de alta velocidad con una velocidad de propagación inferior a 2 nanosegundos. La impedancia del sistema es de 75 Ohmios y las tensiones de entrada/salida pueden ser de hasta 0,8 voltios. La transmisión a lo largo de las líneas es unidireccional. Los cables coaxiales usados para 3G-SDI terminan con los conectores BNC descritos anteriormente.

El mejor cable para 3G-SDI SMPTE 424-M

La norma SMPTE 424M no detalla el tipo exacto de coaxial que se debe usar en conjuntos de cables BNC, salvo especificar:

• Una impedancia de 75 Ohms.
• La atenuación en decibelios debe ser proporcional a la raíz cuadrada de la frecuencia transmitida, especialmente para longitudes de cable más largas.

Sobre esta base, SDI utiliza cable RG 59U o RG-6. El RG-179 también puede usarse para trayectos cortos. La norma SMPTE establece que el uso de conectores BNC de 50 Ohmios con cable de 75 Ohmios no cumple, aunque esta práctica se ha utilizado para vídeo compuesto de menor ancho de banda. El cable debe almacenarse y manejarse correctamente para minimizar cualquier degradación de señal.

El vídeo se codifica y los datos serializados se encriptan antes de transmitirse como un flujo de bits por el cable coaxial. La carga útil de datos SDI incluye la sincronización, las señales de referencia de tiempo (TRS) para el vídeo y los datos de vídeo activo se transfieren a velocidades entre 143 Mbps y 3 Gbps. Los datos auxiliares también pueden transferirse simultáneamente en áreas del flujo de datos no ocupadas por el vídeo.

Otros componentes estandarizados de la capa física SDI que funcionan con cables conectores BNC incluyen:

• Los transmisores SDI o serializadores son dispositivos capaces de integrar una variedad de componentes de señal y procesamiento de audio para una transmisión de vídeo rápida y eficaz, lo que ahorra costes y energía.
• Los controladores de cable  SDI están diseñados para dirigir señales SDI a lo largo de un tramo coaxial más largo. Trabajan para superar la atenuación de señal que ocurre con largos tramos de cable coaxial.
• Los ecualizadores de cable son componentes SDI que compensan las pérdidas de cables coaxiales a lo largo de su longitud. Pueden ser multi-rate y multicanal y se utilizan especialmente con  equipos de vídeo de Alta Definición (HD) y Ultra Alta Definición (UHD).
• Los reclockers se utilizan para recuperar una secuencia temporal limpia o un reloj de un vídeo SDI que ha sido afectado por el jitter. El vídeo puede entonces ser resincronizado.

Los sistemas 3G-SDI basados en coaxial requieren controladores y ecualizadores para funcionar de forma óptima.

El soporte físico para el vídeo de difusión 3G-SDI requiere componentes como ecualizadores para funcionar de forma óptima. Esto se debe a que el paso de señales digitales audiovisuales a través del cable y otros componentes degradará (distorsión de fase y atenuación) la señal, funcionando el cable como un filtro pasa-bajos.

Las señales enviadas a través del cable coaxial de 75 Ohm se degradarán significativamente tras recorrer distancias superiores a 100 metros (328 pies) desde la fuente. La atenuación aumenta en proporción a la raíz cuadrada de la frecuencia de la señal, siendo la distorsión de fase igual a la atenuación.

Debido a la demanda de los estudios para instalaciones de tamaño creciente, los tamaños de los equipos y los cables son mayores y largos. En el destino, las señales 3G-SDI transmitidas requieren rutinariamente restauración y procesamiento. Los ecualizadores adaptativos de cable son un componente crítico para recuperar estos datos. Utilizan filtros pasa-altos con una función correctiva que puede eliminar cualquier degradación presente.

La calidad del conjunto del cable es muy importante: los conectores BNC de alta calidad que terminan correctamente el cable con crimping o soldadura proporcionan una conexión de baja pérdida con discontinuidades mínimas. Si el cable es autoensamblado, el crimping con la herramienta adecuada suele resultar más fiable que la soldadura.

Longitudes de cable recomendadas para 3G-SDI

La distancia máxima de transmisión depende del tipo de cable y la calidad de instalación. Directrices típicas del sector:

• RG59: hasta ~70–100 metros (según la aplicación)
• RG6: hasta ~100–140 metros
• RG179: típicamente por debajo de 50 metros

Para tiradas largas, se recomiendan ecualizadores de cable y reclockers.

El soporte técnico de Data Alliance puede ayudar a calcular la atenuación y recomendar el tipo óptimo de cable para tu instalación.

Conjuntos de cables BNC personalizados – OEM e aplicaciones industriales

Data Alliance fabrica conjuntos de cables BNC tanto de longitud estándar como personalizada, incluyendo:

• Opciones RG59, RG6, RG179 de 75 Ohmios
• Conectores macho y hembra BNC de precisión de 75 Ohmios
• Configuraciones BNC en ángulo recto
• BNC montado en panel / mamparo
• Variantes con doble blindaje y bajas pérdidas
• Opciones preterminadas e instalables en el campo
• Materiales compatibles con RoHS

Apoyamos a fabricantes OEM de equipos de vídeo, integradores de vigilancia, estudios de emisión y proveedores de sistemas de defensa.

Pruebas de Rendimiento y Aseguramiento de la Calidad

• Cada conjunto de cable puede ser probado para:
• Continuidad
• Consistencia de impedancia
• VSWR
• Pérdida de inserción
• Validación de integridad de señal

Un crimpado adecuado con herramientas calibradas garantiza una discontinuidad mínima y una fiabilidad óptima a largo plazo.

Data Alliance ofrece asesoramiento técnico para adaptar el tipo de cable a la arquitectura del sistema, los requisitos de distancia y las condiciones ambientales.

Tipos de cable coaxial usados en cables BNC de 75 Ohm

RG59

El RG59 es un cable coaxial flexible de blindaje  simple con un diámetro total de 6,15 milímetros (0,242 pulgadas). Tiene un conductor interno de acero revestido de cobre macizo con un diámetro de 0,56 milímetros (0,022 pulgadas). El hilo conductor está rodeado por un dieléctrico de polietileno (PE) con un diámetro de 3,71 milímetros (0,146 pulgadas). Su blindaje exterior está hecho de trenza de cobre y el cable está cubierto con una funda de PVC.

La RG59 tiene un radio de curvatura mínimo de 101,6 milímetros (4 pulgadas).

Su rango de temperatura de funcionamiento es de -25 a +70 grados Celsius (-13 a +150 grados Fahrenheit).

El cable RG59 de 75 Ohmios tiene una  frecuencia máxima de 1 GHz. Tiene un voltaje máximo de funcionamiento de 2300 voltios y una velocidad de propagación del 66 por ciento. La capacitancia del RG59 es de 20,4 pF/ft (66,93 pF/m).

El cable RG59 a veces lleva el sufijo /U, que indica que el cable es adecuado para uso general o de utilidad.

RG179

RG179 es un cable coaxial flexible con una impedancia de 75 Ohms. Se utiliza en cables BNC para una variedad de aplicaciones, incluidas las aplicaciones audiovisuales descritas a continuación. Tiene un diámetro total de 2,54 milímetros (0,1 pulgadas).  Su flexibilidad se debe a un conductor de 7 trenzas de acero revestido de cobre con un diámetro de 0,3 milímetros (0,012 pulgadas). El dieléctrico está hecho de PTFE y tiene un diámetro de 1,6 milímetros (0,063 pulgadas). El cable tiene un blindaje de trenza de cobre plateado y una cubierta de etileno propileno fluorado (FEP).

RG179 tiene un radio de flexión mínimo de 10,16 milímetros (0,4 pulgadas).  El rango de temperatura de funcionamiento es de -55 a +200 grados Celsius (-67 a 392 grados Fahrenheit).

La frecuencia máxima de RG179 es de 3 GHz. Su voltaje de funcionamiento es de 900 voltios. La velocidad de propagación es del 77 por ciento de la velocidad de la luz, y la capacitancia de RG179 es de 19,4 pF/ft (63,65 pF/m).

Cables conectores BNC compatibles con RoHS:

Nuestros cables BNC de longitud estándar y personalizada se fabrican en cumplimiento de la Directiva de Restricción de Sustancias Peligrosas (RoHS), lo que significa que el uso de ciertas sustancias peligrosas en su fabricación está limitado. También cumplen con la legislación nacional e internacional sobre minerales de conflicto, incluyendo  el Reglamento de Minerales de Conflicto y la Sección 1502 de la Ley Dodd-Frank.

Por qué importa la precisión de 75 ohmios en instalaciones profesionales SDI

En la transmisión de vídeo digital, el desajuste de impedancia genera reflejos de señal, aumento del jitter y patrones oculares degradados. Incluso pequeñas discontinuidades entre cable y conector pueden reducir la distancia de transmisión y comprometer el cumplimiento de la normativa SMPTE 424M.

Los conjuntos de cables BNC de Data Alliance se fabrican utilizando conectores de precisión de 75 Ohmios diseñados específicamente para la adaptación de impedancia real, no versiones modificadas de 50 Ohmios. Esto garantiza un rendimiento consistente de pérdida de retorno a lo largo de los anchos de banda HD-SDI y 3G-SDI.

Para 3G-SDI (2,97 Gbps), el rendimiento depende de la atenuación a 1,5 GHz y de componentes espectrales equivalentes a 3 GHz, no solo de la frecuencia nominal.

Comparación de atenuaciones: RG6 vs RG59 vs RG179 (75 Ohmios)

Conocimientos de ingeniería para aplicaciones SDI

RG6

• La atenuación más baja de las tres
• Mejor para largas sesiones 3G-SDI
• Mayor diámetro, menos flexible

RG59

• Estándar industrial para entornos de radiodifusión
• Buen equilibrio entre flexibilidad y pérdida
• Adecuado para trayectorias de media distancia HD-SDI / 3G-SDI

RG179

• Pequeño diámetro y muy flexible
• Mayor atenuación
• Ideal para cables cortos y racks densos

Nota importante para 3G-SDI (2,97 Gbps)

A tasas de datos 3G-SDI, la energía espectral de la señal se extiende hacia 1,5–3 GHz, haciendo que la atenuación de alta frecuencia sea especialmente crítica. La distancia máxima utilizable depende de:

• Calidad del cable
• Precisión real de conectores de 75 Ohmios
• Rendimiento por pérdida de retorno
• Capacidad de ecualizador y reclocker
• Prácticas de instalación

Router SDI

Los routers SDI son dispositivos que pueden enrutar señales de vídeo digital desde una variedad de entradas, incluidos reproductores de DVD, ordenadores y cámaras, hacia una variedad de pantallas, incluidos proyectores y monitores. también puede conocerse como conmutador matriz de vídeo o router de vídeo.

Normalmente se clasifican según el número de entradas x el número de salidas que pueden acomodar (por ejemplo, 256 x 256). Los routers de 1K x 1K no son raros. Los routers también varían en la variedad de formatos de vídeo que pueden manejar y en los tipos de conectores que ofrecen.

Jitter

El jitter se refiere a desviaciones temporales a corto plazo de las transiciones de señales digitales respecto a su posición ideal. Un jitter excesivo reduce la apertura de ojos y puede provocar errores de bits, especialmente a tasas de datos 3G-SDI (2,97 Gbps). Normalmente superan una frecuencia especificada, en el caso de HD-SDI, 100 kHz. Pueden afectar a la alineación o al tiempo del vídeo. La mayoría de las transmisiones de vídeo se ven afectadas por el jitter en una medida limitada y se tolera un jitter dentro de límites especificados.

Las desadaptaciones de impedancia, la mala calidad del cable, la longitud excesiva y la terminación incorrecta son causas comunes.

Los conjuntos de cables BNC de alta calidad de 75 Ohmios reducen el jitter determinista al minimizar las reflexiones y la distorsión de la señal.

Las normas SMPTE no requerirán más que un cierto umbral de jitter en la salida de vídeo conforme, siendo especialmente estrictas las normas SMPTE 424M. Para la evaluación del jitter, la señal se evalúa en la fuente, mediante una longitud de cable de 1 metro (3,28). La señal debe cumplir con los siguientes estándares:

• Amplitud de 800 mV ± 10 por ciento
• Cualquier sobrepaso o subpaso en la señal no debe superar el 10 por ciento
• El tiempo de subida y bajada de la señal no debe superar los 135 ps y la diferencia entre el tiempo de subida y el tiempo de bajada no debe ser superior a 50 psi.

MADI

Aunque los cables RG59U y similares se reconocen como cables de vídeo, los sistemas de distribución y conmutación de vídeo a los que están conectados no están configurados para retransmitir audio digital.

Un amplificador divisor de vídeo de banda ancha puede ser capaz de dividirse y permitir la transmisión de datos MADI.

¿Cómo puedo probar el rendimiento del cable coaxial en aplicaciones audiovisuales?

Probar conjuntos de cables proporciona la tranquilidad de que el cable funcionará según lo especificado y ofrecerá una buena calidad de imagen o sonido. Las pruebas se realizan utilizando un osciloscopio de 200 MHz, que permite una evaluación visual de la forma de onda digital de vídeo o audio y la comparación con parámetros estándar que incluyen:

• Amplitud de la señal
• Sobrepaso
• Undershoot
• Tiempo de ascenso
• Época de otoño

La forma y características características de la forma de onda están directamente relacionadas con la calidad del sonido o la imagen. Los estándares audiovisuales digitales como SMPTE o MADI especifican límites en la distorsión de la forma de onda.

El Conector BNC

El conector Bayoneta Neill Concelman es un conector de radiofrecuencia en miniatura con funcionalidad de conexión/desconexión rápida que lleva un característico mecanismo de acoplamiento de bayoneta de dos montantes. El conector homónimo fue desarrollado por Paul Neill y Carl Concelman a partir de diseños anteriores de los años 50. Inicialmente se utilizó para comunicaciones militares, pero con el tiempo las aplicaciones de este conector se han diversificado para incluir telecomunicaciones, aeroespacial y audio y vídeo digitales, como se describe en detalle a continuación. Está disponible en  versiones   de 50 o 75 Ohmios que presentan ligeras diferencias físicas.

Especificaciones físicas del conector BNC de 75 Ohmios

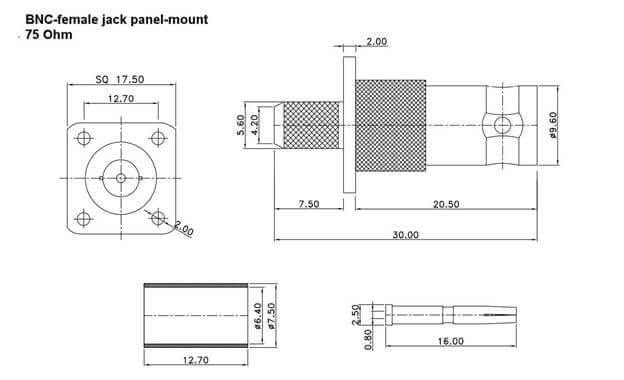

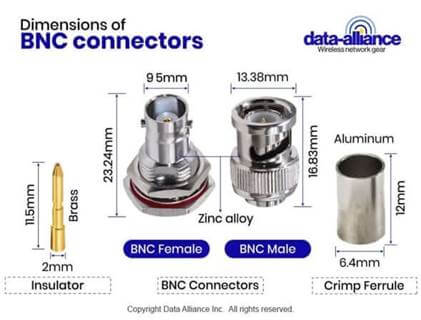

El conector BNC se acopla mediante un mecanismo de acoplamiento a bayoneta. Este diseño de torsión y broche implica la inserción del cuerpo hembra, que lleva dos ojones dentro del cuerpo del conector macho. El conector se bloquea en posición acoplada mediante un cuarto de vuelta de la tuerca de acoplamiento, haciendo que el acoplamiento seguro sea rápido y sin herramientas. Dentro de los conectores, el acoplamiento implica la inserción de un pin macho en un enchufe hembra. El conector está homologado para al menos 500 ciclos de acoplamiento.

El cuerpo del conector BNC suele estar fabricado en latón mecanizado con niquelado. Con el conector, el aislante puede estar hecho de teflón o delrin. El pasador conductor macho está hecho de latón bañado en oro o plata y el receptáculo hembra está hecho de bronce fosforado chapado en oro. El conector también lleva una junta de silicona para sellar la conexión acoplada.

Especificaciones eléctricas del conector BNC de 75 Ohmios

• El  conector BNC de 75 Ohmios suele tener una frecuencia máxima de 2 GHz, que es inferior a la versión de 50 Ohmios.
• A 1 GHz el VSWR es de 1,05.
• Tiene un voltaje de funcionamiento de 500 voltios.
• Tiene un voltaje resistente de 1500 voltios.

Los conectores BNC Precision de 75 Ohmios difieren internamente de las versiones de 50 Ohmios. La geometría dieléctrica está optimizada para mantener una impedancia constante a través de la interfaz del conector. Usar un conector de 50 Ohmios en un cable de 75 Ohmios introduce discontinuidades que aumentan la pérdida de retorno y reducen la distancia máxima de transmisión.

Instalaciones a prueba de futuro

Estándares emergentes como 6G-SDI (5,94 Gbps) y 12G-SDI (11,88 Gbps) requieren un rendimiento aún más estricto de pérdida de retorno y atenuación. Seleccionar hoy en día un cable coaxial de 75 Ohmios de mayor calidad puede mejorar la escalabilidad a largo plazo del sistema.

En conclusión

La transmisión profesional de vídeo SDI exige conjuntos de cables de precisión de 75 Ohmios diseñados para señales digitales de alta tasa de datos.

Ya sea que se utilice RG59 para instalaciones de estudio, RG6 para tiradas prolongadas o RG179 para interconexiones compactas, mantener la integridad de la impedancia y minimizar la atenuación es fundamental para el rendimiento 3G-SDI y HD-SDI.

Data Alliance ofrece conjuntos de cables BNC de 75 Ohmios de alta calidad y conformes con SMPTE, con configuraciones estándar y personalizadas, diseñados para satisfacer los exigentes requisitos de aplicaciones de radiodifusión, vigilancia, industriales y de defensa.

Nuestro equipo técnico ayuda con la selección de cables, el cálculo de atenuación, la coincidencia de conectores y la optimización del sistema para garantizar una transmisión de vídeo digital fiable y de baja latencia.

Para conjuntos de cables BNC de calidad profesional y soporte experto de RF/vídeo, visite:

www.data-alliance.net
